अल्ट्रासोनिक स्वचालित स्तर प्रणाली SMC-8448 CANbus संचार

अल्ट्रासोनिक स्वचालित स्तर प्रणाली उन्नत माइक्रो-प्रोसेसिंग प्रौद्योगिकी पर आधारित है और प्रणाली की सुरक्षा को अधिकतम सीमा तक सुनिश्चित करने के लिए CAN-बस तकनीक को अपनाती है।यह विशेष कार्य परिस्थितियों जैसे कि मजबूत विद्युत चुम्बकीय हस्तक्षेप के लिए उपयुक्त है, उच्च तापमान, उच्च आर्द्रता, और इंजीनियरिंग साइट पर उच्च धूल, और काम अधिक स्थिर है। , एक लचीला और कुशल नियंत्रण प्रणाली है। अल्ट्रासोनिक लेवलिंग सिस्टम एक महत्वपूर्ण समर्थन उपकरण है। हाल के वर्षों में,यह धीरे-धीरे अन्य पारंपरिक स्तरन उपकरणों की जगह ले लिया हैसड़क मशीनरी के लिए निर्माण गुणवत्ता में और सुधार के लिए एक मजबूत गारंटी प्रदान करता है।

विशेषताएं

सिस्टम के प्रदर्शन की विशेषताएंः

1प्रणाली के इंटरफ़ेस में दोष सहिष्णुता और अधिभार संरक्षण कार्य हैं ताकि इंटरफ़ेस त्रुटियों या लोड शॉर्ट सर्किट से उपकरण को क्षतिग्रस्त होने से रोका जा सके।

2सिस्टम सॉफ्टवेयर को अनिश्चित काल के लिए अपग्रेड किया जा सकता है।

3प्रणाली में कार्यरत स्थिति संकेत और दोष स्व-निदान कार्य है, और सेंसर या केबल दोष एक नज़र में स्पष्ट है।

4जब सिस्टम विफल हो जाता है, तो यह सिलेंडर को स्वचालित रूप से लॉक कर देता है।

संस्थागत विशेषताएं:

1. फोल्डेबल स्टैंड

2. यह पैवर्स के सापेक्ष स्थिति को समायोजित करने के लिए सुविधाजनक है

3बड़े पैमाने पर उच्च शक्ति एल्यूमीनियम मिश्र धातु वर्ग ट्यूब कठोरता और हल्कापन सुनिश्चित करता है

4अनूठा शॉक अछूता

नियंत्रक विशेषताएंः

1. 8448 संतुलन बीम नियंत्रक एक बड़े आकार की रंगीन एलसीडी स्क्रीन, सहज ज्ञान युक्त आइकन संकेत, और एक बहुत अच्छा आदमी-मशीन नियंत्रण इंटरफ़ेस को अपनाता है।

2. टच बटन डिजाइन, सुविधाजनक और त्वरित संचालन. अल्ट्रा उच्च चमक एलसीडी स्क्रीन, मजबूत प्रकाश के तहत बाहरी उपयोग के लिए उपयुक्त.

3. यह डिजिटल नियंत्रण मोड को अपनाता है और CAN-बस प्रोटोकॉल का उपयोग करने वाले सेंसर के साथ एक नियंत्रण नेटवर्क बनाता है।जैसे अनुदैर्ध्य ढलान, अनुप्रस्थ ढलान, और केबल सेंसर, और मजबूत स्केलेबिलिटी है। .

4एलसीडी स्क्रीन वास्तविक समय में डेटा प्रदर्शित करती है, और सभी ऑपरेशन इंटरफेस चीनी या ग्राफिकल संकेतों में हैं, जिससे इसे मास्टर करना आसान और उपयोग करना अधिक सुविधाजनक हो जाता है।

5प्रणाली का अपना स्वयं का निदान कार्य है, और प्रणाली के दोष डिस्प्ले पर एक नज़र में स्पष्ट हैं।

6यह समान प्रकार के आयातित ब्रांड उत्पादों के साथ पूरी तरह से विनिमेय है और इसका उपयोग पथरी, मिलिंग मशीन, ग्रेडर और अन्य उपकरणों के लिए किया जा सकता है।

सिद्धांत

संतुलन बीम का सिद्धांतः सेंसर सड़क की सतह को कई बिंदुओं पर मापता है और इसे CAN-बस ट्रांसमिशन के माध्यम से नियंत्रक को भेजता है, and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value), लेवलिंग सिलेंडर को नियंत्रित करने के लिए आउटपुट विद्युत संकेत, ताकि लेवलिंग सिलेंडर की कार्रवाई को स्वचालित रूप से नियंत्रित करने के उद्देश्य को प्राप्त किया जा सके।

तकनीकी मापदंडः

कामकाजी वोल्टेजः 10V ~ 30V ((DC)

संचार प्रकारः CANbus

नियंत्रक आउटपुट करंटः 5A (ओवर-करंट सुरक्षा कार्य के साथ)

अनुमेय वोल्टेज उतार-चढ़ावः +/-10%

आउटपुट मोडः स्विच आउटपुटः पीएनपी/एनपीएन, अधिकतम धारा 3 ए

आनुपातिक आउटपुटः पीएनपी, अधिकतम वर्तमान 2.5A

CAN इंटरफेस प्रोटोकॉलः ISO 11898-24V, 125 kBit/sec

आउटपुट आवृत्तिः 2 हर्ट्ज

अल्ट्रासोनिक माप सीमाः 20 सेमी~100 सेमी

संकल्पः 0.2 मिमी

अल्ट्रासोनिक जांच आवृत्तिः 120KHZ

कार्य तापमान सीमाः -20°C~+85°C

सुरक्षा वर्गः IP67

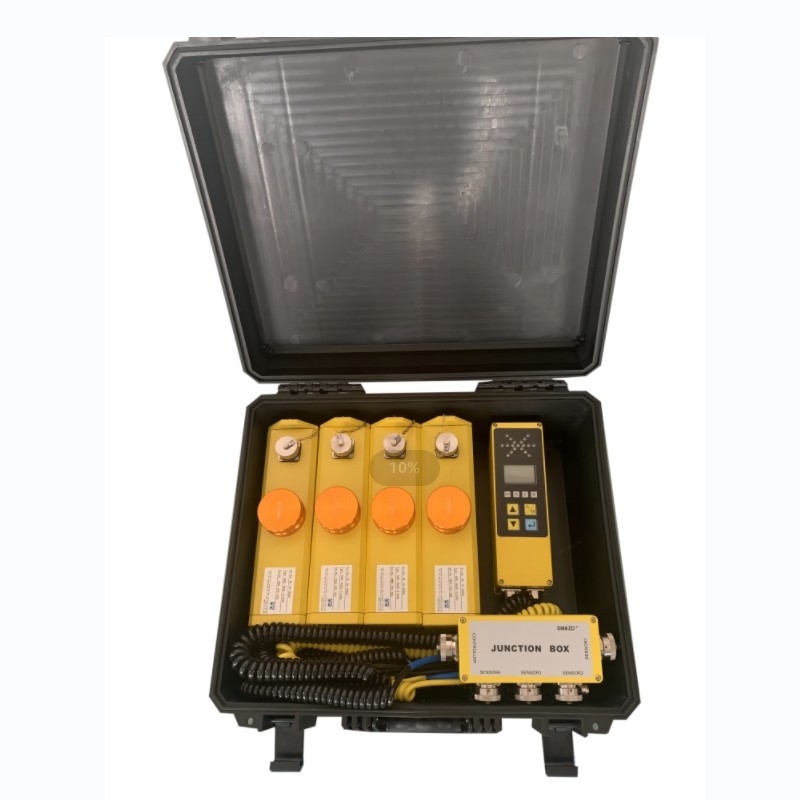

उत्पाद विन्यासः
