2 हर्ट्ज अल्ट्रासोनिक निर्माण मशीन नियंत्रण प्रणाली SMC-8428

Jiangsu Siming द्वारा निर्मित SMC-8428 एक सामान्य प्रयोजन निर्माण मशीन नियंत्रण प्रणाली है। सेंसर का व्यापक रूप से ऊंचाई और ढलान का पता लगाने में उपयोग किया जाता है,और इसका संचालन सरल और विश्वसनीय है. व्यापक रूप से कंक्रीट पैवर्स, डामर पैवर्स, मिलिंग मशीन और अन्य उपकरणों में उपयोग किया जाता है। एसएमसी-8428 एक लचीला और कुशल नियंत्रण प्रणाली है।इसका ऑपरेटिंग सिस्टम उन्नत माइक्रो-प्रोसेसिंग तकनीक पर आधारित है और CAN बस तकनीक को अपनाता है.

चीनी नियंत्रक विशेषताएं

1. यह डिजिटल नियंत्रण मोड को अपनाता है, और सीएएन बस प्रोटोकॉल के माध्यम से सेंसर के साथ एक नियंत्रण नेटवर्क बनाता है। यह पैववर पर विभिन्न सीएएन डिजिटल सेंसर के साथ संगत हो सकता है, जैसे कि अनुदैर्ध्य ढलान,अनुदैर्ध्य ढलान आदि, और इसमें मजबूत स्केलेबिलिटी है।

2एलसीडी स्क्रीन वास्तविक समय में डेटा प्रदर्शित करती है, और सभी ऑपरेशन इंटरफेस चीनी या ग्राफिकल संकेतों में हैं, जिससे इसे मास्टर करना आसान और उपयोग करना अधिक सुविधाजनक हो जाता है।

3इस प्रणाली में स्व-निदान का कार्य होता है, और सिस्टम की खराबी डिस्प्ले स्क्रीन पर एक नज़र में स्पष्ट होती है।

4यह समान प्रकार के आयातित ब्रांड उत्पादों के साथ पूरी तरह से विनिमेय और सार्वभौमिक है, और इसका उपयोग पथरी, फ्रिलिंग मशीन, ग्रेडर और अन्य उपकरणों के लिए किया जा सकता है।

अल्ट्रासोनिक सेंसर विशेषताएं

अल्ट्रासोनिक सेंसरः कुल 6। वे सभी मूल आयातित सैन्य ग्रेड उच्च शक्ति जांच का उपयोग करते हैं, जो इच्छा पर आदान-प्रदान किया जा सकता है। स्थापना की ऊंचाई जमीन से 35 सेमी है,और अंतिम एक लगभग 50 सेमी की दूरी पर है ताजा पक्की डामर सतह से.

1अल्ट्रासोनिक स्लिपर सेंसर में 6 अल्ट्रासोनिक जांचें होती हैं, जिनमें 5 परीक्षण जांचें और 1 पर्यावरणीय क्षतिपूर्ति जांच शामिल है, जिसमें एक बड़ी पहचान सतह होती है।

2यह परीक्षण डेटा की मात्रा बढ़ाने के लिए संतुलन बीम पर प्रयोग किया जाता है। सेंसर के पांच स्वतंत्र जांच एक ही समय में काम करते हैं,और केवल वास्तविक पता लगाने के मूल्य के करीब तीन डेटा का उपयोग किया जाएगा, ताकि औसत मूल्य प्राप्त किया जा सके और सड़क को चिकनी बनाया जा सके;

3यह स्टील के तार या बर्ड बेंचमार्क का पता लगाने के लिए G176 संपर्क ढलान गेज की पूरी तरह से जगह लेता है,ताकि स्तर प्रणाली सड़क की सतह की चिकनाई पर स्टील तार कंपन और स्लाइडिंग रॉड ड्रॉप के प्रभाव को समाप्त कर सके.

तकनीकी मापदंड

आउटपुट मोडः एनपीएन, पीएनपी

आउटपुट तरंगरूपः पीडब्ल्यूएम पल्स तरंग

आउटपुट आवृत्तिः 2Hz

आउटपुट करंटः 1.5A

शॉर्ट सर्किट सुरक्षा करंटः 2.2A

नियंत्रण भार प्रकारः स्विच वाल्व

सेंसर माप सटीकताः 2 मिमी

सेंसर माप सीमाः 19-100 सेमी

तापमान वृद्धि 40° कार्य विचलनः 0-3 मिमी

कार्य तापमानः -10-+70°C

भंडारण तापमानः -25-+85°C

वोल्टेज रेंजः DC11 ∼30V

सोकेट के प्रत्येक पिन का कार्यः एक ग्राउंड वायर, बी बिजली की आपूर्ति (+24V), सी वृद्धि, डी गिरावट

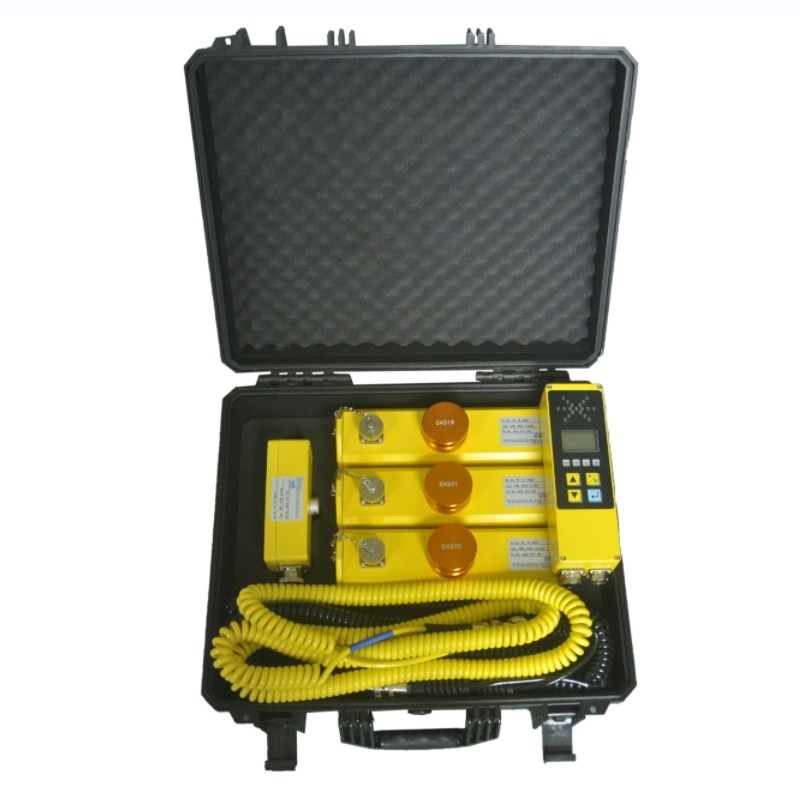

उत्पाद विन्यासः
