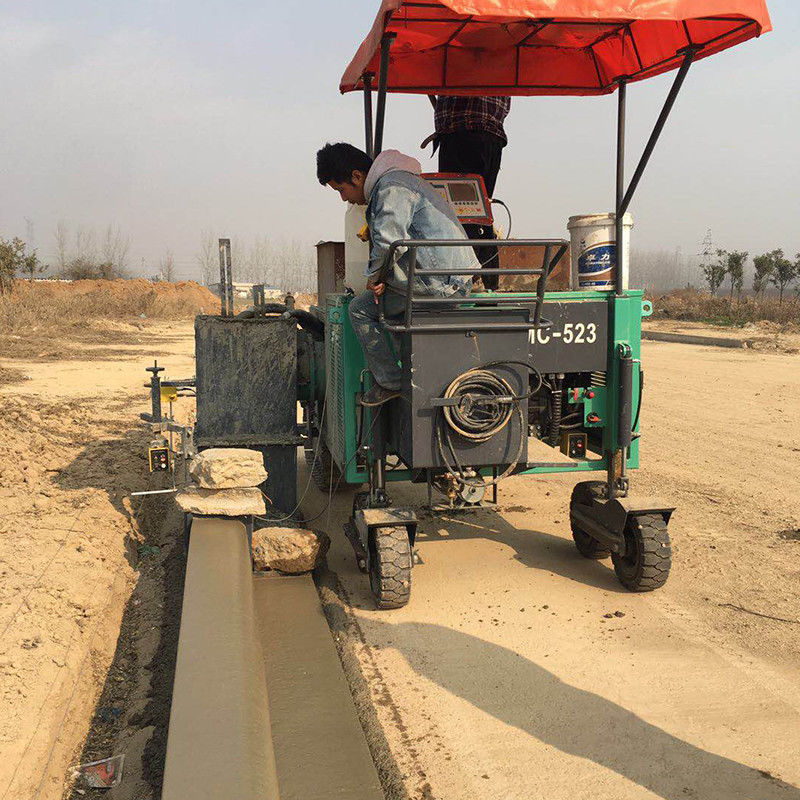

एसएमसी-523 सड़क किनारे जल निकासी नहर निर्माण के लिए कंक्रीट गटर पैवरिंग मशीन

एसएमसी-523 कर्ब और गटर स्लिपफॉर्म पेवर को कंक्रीट प्रोफाइल जैसे सड़क के किनारों और जल निकासी से संबंधित संरचनाओं के लिए डिज़ाइन किया गया है, जो चयनित मोल्ड और परियोजना आरेखों के अधीन है। यह हाइड्रोलिक यात्रा, एक ट्रैक वाला अंडरकैरिज और एक ऑगर फीडिंग डिवाइस को तैयार निर्माण रेखाओं के साथ कंक्रीट बनाने में सहायता के लिए जोड़ता है।

सड़क किनारे जल निकासी चैनलों के लिए उपयुक्त आयाम, एक सुसंगत प्रोफ़ाइल और डिज़ाइन की गई अनुदैर्ध्य ढलान की आवश्यकता होती है ताकि पानी इच्छानुसार प्रवाहित हो सके। पारंपरिक निर्माण विधियों में कई फॉर्मवर्क संचालन और मैन्युअल समायोजन शामिल हो सकते हैं। बार-बार होने वाले चैनल अनुभागों के लिए, एक स्लिपफॉर्म पेवर एक समर्पित मोल्ड में कंक्रीट फीड करके और प्रोफ़ाइल को लगातार बनाकर एक वैकल्पिक निर्माण प्रक्रिया प्रदान कर सकता है।

एसएमसी-523 में 0–1,250 मिमी की एक सूचीबद्ध पेविंग चौड़ाई सीमा और 0–500 मिमी की पेविंग ऊंचाई सीमा है। इसका सेंसर-आधारित स्टीयरिंग, ग्रेड और ढलान नियंत्रण ऑपरेटरों को डिज़ाइन की गई रेखा और ऊंचाई का पालन करने में मदद कर सकता है। जल निकासी परियोजना के लिए मशीन का चयन करने से पहले, खरीदार को मोल्ड संगतता की पुष्टि करने के लिए चैनल क्रॉस-सेक्शन, आवश्यक ढलान, कंक्रीट मिश्रण और साइट की स्थिति प्रदान करनी चाहिए।

• समर्पित मोल्ड निर्माण: चयनित मोल्ड के आधार पर कंक्रीट प्रोफ़ाइल निर्माण का समर्थन करता है।
• ऑगर फीडिंग डिवाइस: कंक्रीट को बनाने वाले क्षेत्र में वितरित करने में मदद करता है और फीडिंग दक्षता में सुधार करता है।
• ट्रैक किया गया हाइड्रोलिक यात्रा: उपयुक्त तैयार सतहों पर कर्षण और एक बड़ा संपर्क क्षेत्र प्रदान करता है।
• सेंसर-आधारित नियंत्रण: संचालन के दौरान स्टीयरिंग, ग्रेड और ढलान समायोजन का समर्थन करता है।
• दो मानक वाइब्रेटर सर्किट: मशीन विनिर्देश दो वाइब्रेटर इंटरफ़ेस सर्किट सूचीबद्ध करता है।
• एलसीडी ऑपरेटिंग डिस्प्ले: ऑपरेटर को कार्य स्थिति और दोष संकेतों की निगरानी करने में मदद करता है।
• उच्च दबाव जल फ्लशिंग: निर्माण शिफ्ट के बाद सफाई में सहायता करता है।

सड़क किनारे नालियों और कंक्रीट के किनारों को सतही जल को इकट्ठा करने और निर्देशित करने के लिए डिज़ाइन किया गया है। यदि चैनल प्रोफ़ाइल, क्रॉस-सेक्शन या अनुदैर्ध्य ढलान इंजीनियरिंग आरेखों से मेल नहीं खाता है, तो जल निकासी संरचना इच्छानुसार प्रदर्शन नहीं कर सकती है। असमान कंक्रीट फीडिंग और असंगत निर्माण भी मैन्युअल सुधार की आवश्यकता को बढ़ा सकते हैं।

निर्माण की स्थितियाँ मार्ग के साथ भिन्न हो सकती हैं। ठेकेदारों को सड़क बिस्तर की तैयारी में बदलाव, सीमित कार्य स्थान, विभिन्न चैनल आयाम और सामग्री वितरण के लिए प्रतिबंधित पहुंच का सामना करना पड़ सकता है। इसलिए चयनित उपकरण को सामान्य मशीन विवरण पर निर्भर रहने के बजाय वास्तविक चैनल ज्यामिति और साइट की स्थितियों से मेल खाना चाहिए।

एक स्लिपफॉर्म पेवर तब सबसे अधिक प्रासंगिक होता है जब परियोजना में बार-बार कंक्रीट प्रोफाइल होते हैं और मोल्ड को आवश्यक अनुभाग से मेल खाने के लिए डिज़ाइन किया जा सकता है।

एसएमसी-523 आवश्यक कंक्रीट प्रोफ़ाइल बनाने के लिए एक समर्पित मोल्ड का उपयोग करता है। इसका ऑगर फीडिंग डिवाइस कंक्रीट वितरित करने में मदद करता है, जबकि कंपन प्रणाली निर्माण प्रक्रिया का समर्थन करती है। सेंसर-आधारित स्टीयरिंग, ग्रेड और ढलान नियंत्रण ऑपरेटरों को नियोजित रेखा और ऊंचाई बनाए रखने में मदद कर सकता है।

जल निकासी चैनल परियोजनाओं के लिए, मोल्ड डिजाइन विशेष रूप से महत्वपूर्ण है। उत्पादन से पहले, ठेकेदार को चैनल के निचले चौड़ाई, ऊपरी चौड़ाई, गहराई, साइड ढलान, दीवार की मोटाई और अनुदैर्ध्य ढलान की पुष्टि करनी चाहिए। इन आयामों को वास्तविक मशीन और मोल्ड कॉन्फ़िगरेशन के विरुद्ध जांचा जाना चाहिए।

एसएमसी-523 के सूचीबद्ध आयाम मशीन कार्य सीमाएं हैं, न कि यह गारंटी कि हर चैनल आकार को उपयुक्त मोल्ड के बिना उत्पादित किया जा सकता है। ऑर्डर को अंतिम रूप देने से पहले कस्टम प्रोफ़ाइल आवश्यकताओं की समीक्षा की जानी चाहिए।

अंतिम आयाम और वजन कॉन्फ़िगरेशन पर निर्भर करते हैं। ऑर्डर करने से पहले आवश्यक मोल्ड और निर्माण प्रोफ़ाइल सत्यापित करें।

मोल्ड संगतता के अधीन, एसएमसी-523 पर विचार किया जा सकता है:

• सड़क किनारे कंक्रीट जल निकासी चैनल
• पहुंच सड़कों के किनारे कंक्रीट के किनारे
• ग्रामीण सड़कों के बगल में जल निकासी संरचनाएं
• राजमार्ग से संबंधित परियोजनाओं पर सड़क किनारे जल निकासी प्रोफाइल
• बार-बार संकीर्ण कंक्रीट चैनल और किनारे प्रोफाइल

विदेशी परियोजनाओं के लिए, खरीदारों को कंक्रीट बैचिंग व्यवस्था, समुच्चय आपूर्ति, पानी की उपलब्धता, परिवहन पहुंच और रखरखाव सहायता पर भी विचार करना चाहिए।

1. चैनल ड्राइंग प्रदान करें: क्रॉस-सेक्शन, गहराई, चौड़ाई, दीवार की मोटाई और साइड ढलान शामिल करें।
2. अनुदैर्ध्य ढलान की पुष्टि करें: डिजाइन ढलान बताएं और इसे साइट पर कैसे सेट किया जाएगा।
3. कंक्रीट मिश्रण का वर्णन करें: यदि लागू हो तो स्लंप या स्थिरता, समुच्चय आकार और सुदृढीकरण आवश्यकताओं को शामिल करें।
4. मशीन की कार्य सीमा की जाँच करें: पुष्टि करें कि चैनल प्रोफ़ाइल चयनित मोल्ड के साथ संगत है।
5. पहुंच और यात्रा की स्थितियों का मूल्यांकन करें: जमीन की स्थिति, मार्ग की चौड़ाई और कार्य स्थान समझाएं।
6. नियंत्रण और समर्थन पर चर्चा करें: आवश्यक ग्रेड और ढलान नियंत्रण, इंजन विकल्प, स्पेयर पार्ट्स और ऑपरेटर प्रशिक्षण की पुष्टि करें।
