कोणीय विस्थापन अल्ट्रासोनिक ऊंचाई सेंसर

स्थिर स्लिपफॉर्म पेवर पार्ट्स के लिए कोणीय विस्थापन ऊंचाई सेंसर

उत्पाद का वर्णन

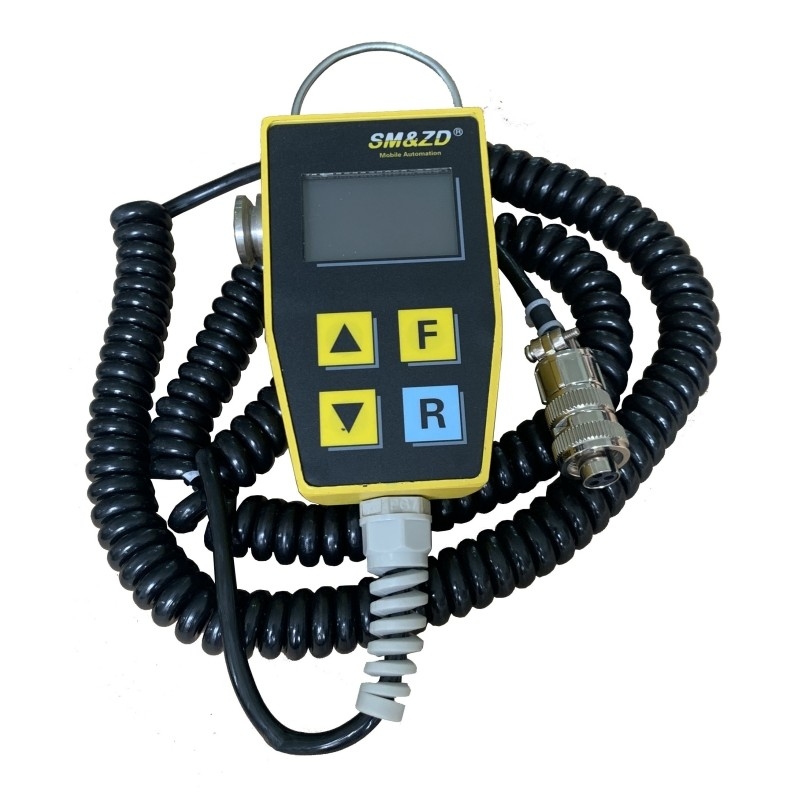

एसएमसी-999 स्वचालित नियंत्रण लेवलिंग उपकरण आम तौर पर विभिन्न आयातित और घरेलू pavers जैसे ABG, BOMAG, और DYNAPAC में प्रयोग किया जाता है;

SMC-999 अनुदैर्ध्य ढलान विद्युत चुम्बकीय प्रेरण मॉड्यूल और आयातित हॉल डिवाइस को गोद लेता है, उत्पाद में स्थिर प्रदर्शन और उच्च परिशुद्धता है,और इसका सेवा जीवन पोटेंशियोमीटर मॉड्यूल की अनुदैर्ध्य ढलान का 2 से 3 गुना है.

उत्पाद की विशेषताएंः
1. चिकनाई में सुधारः यह सड़क की सतह की चिकनाई के लिए विश्वसनीय आश्वासन प्रदान कर सकता है, जिससे असबाब वाली सड़क की सतह चिकनी हो जाती है।

2स्वचालित समायोजनः आधार परत की असमानता के अनुसार किसी भी समय पथरी की कर्षण बांह के कर्षण बिंदु की ऊर्ध्वाधर ऊंचाई को स्वचालित रूप से समायोजित किया जा सकता है।जिससे पथरीली मोटाई बदल जाती है.

3रीयल टाइम फीडबैक और नियंत्रणः समय पर पथरी की कार्य स्थिति को समायोजित करने के लिए नियंत्रण प्रणाली को सड़क ऊंचाई की जानकारी और प्रतिक्रिया का वास्तविक समय का पता लगाना।

4अच्छी स्थिरता: कोणीय विस्थापन ऊंचाई सेंसरों में अच्छी रैखिकता, व्यापक कार्य तापमान रेंज और लंबे कार्य जीवन की विशेषताएं हैं।विभिन्न कार्य परिस्थितियों में स्थिर संचालन सुनिश्चित करना.

5अल्ट्रासोनिक स्तर नियंत्रण के माध्यम से स्वचालित आनुपातिक और समान खिला प्राप्त किया जा सकता है, जो सामग्री अलगाव घटना को कम कर सकता है।

6विभिन्न कार्य परिस्थितियों के अनुकूलः विभिन्न पथरीली चौड़ाई, सड़क की ढलान और अन्य परिस्थितियों के अनुसार समायोजन और सेटिंग की जा सकती है।

7- मजबूत संचालन क्षमताः मानवीकृत डिजाइन के माध्यम से, ड्राइविंग की सुविधा और संचालन क्षमता में सुधार किया गया है।

तकनीकी मापदंड

1कार्य मोडः प्रत्येक नियंत्रक एक दो-चैनल नियंत्रण है, दो-तरफा हाइड्रोलिक सोलेनोइड वाल्व को दोहरी सोलेनोइड कॉइल्स के साथ नियंत्रित करता है

2कामकाजी वोल्टेजः 11V ~ 30V DC

3अनुदैर्ध्य ढलान संवेदनशीलता के समायोजन सीमाः 1.5 मिमी ~ 4.5 मिमी

4ढलान संवेदनशीलता समायोजन सीमाः 0.05% ~ 0.20%

5विद्युत उपभोगः ──बिना भार के Ip < 0.15A, प्रत्येक नियंत्रण चैनल का अनुमत विद्युत: Io < 2.5A

6. आउटपुट विशेषताएंः आउटपुट में अधिभार संरक्षण कार्य है, भार को लगातार शॉर्ट-सर्किट किया जा सकता है और सुरक्षा वर्तमान लगभग 5A है

7. प्रणाली पल्स नियंत्रण मोड को अपनाता हैः पल्स ड्यूटी अनुपात 0-100% है, और जब ड्यूटी अनुपात 50% है, पल्स अवधि लगभग 120ms है

उत्पाद विन्यासः

उपयोग के लिए सावधानी
1. उचित स्थापना और कैलिब्रेशन
स्थापना की स्थिति सटीक होनी चाहिए ताकि यह सुनिश्चित हो सके कि सेंसर सड़क की स्थितियों का सही ढंग से पता लगा सके।माप की सटीकता सुनिश्चित करने के लिए निर्माण से पहले सख्त कैलिब्रेशन किया जाना चाहिए.

2उपयुक्त बेंचमार्क चुनें
निर्माण आवश्यकताओं और साइट की स्थितियों के आधार पर उपयुक्त संदर्भ रेखाओं या सतहों का चयन करें।
उदाहरण के लिए, स्टील के तार के रस्सियों को सीधे अनुभागों में बेंचमार्क के रूप में चुना जा सकता है, जबकि घुमावों में एल्यूमीनियम मिश्र धातु बीम का उपयोग बेंचमार्क के रूप में किया जाना आवश्यक हो सकता है।

3नियमित रखरखाव और निरीक्षण
सेंसर के सामान्य संचालन को सुनिश्चित करने के लिए समय पर मलबे और गंदगी को साफ करें। सिग्नल ट्रांसमिशन विफलताओं से बचने के लिए कनेक्शन लाइनों को ढीला करें।
